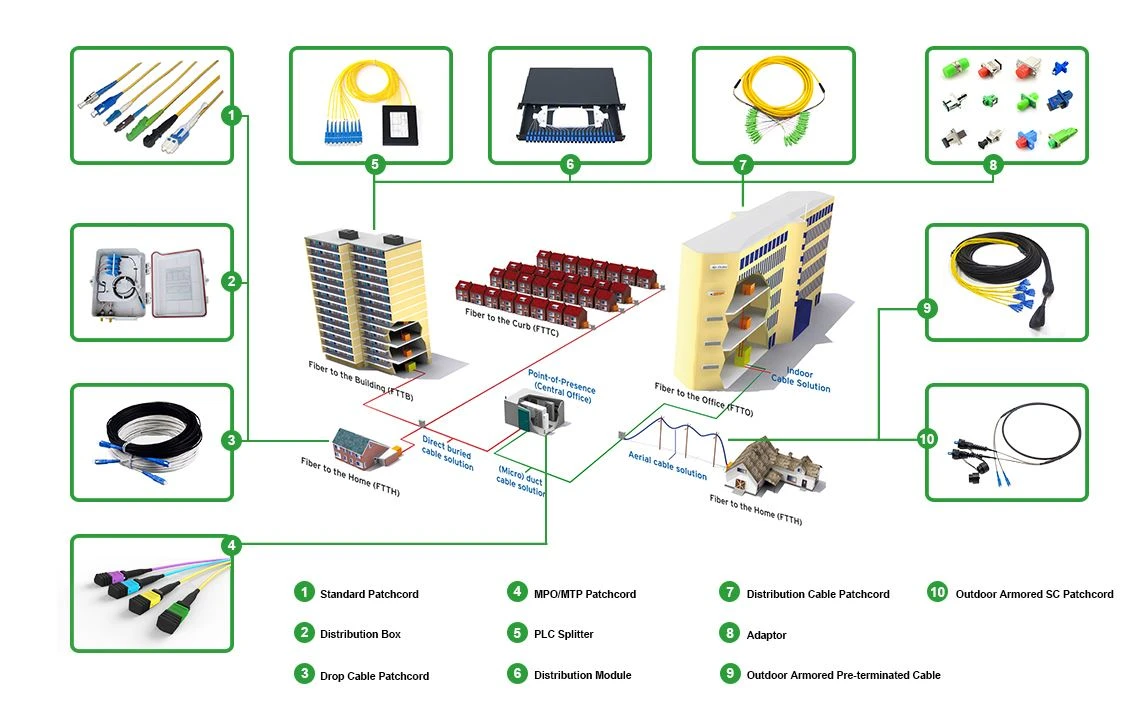

Fiber Drop kabelis

šķiedru nolaižamais kabelis pārsvarā ir viendzīslas, divkodolu struktūras, var izgatavot arī četru dzīslu konstrukciju, šķērsgriezums ir 8-burts, stiegrojums atrodas divu apļu centrā, metāla vai ne var izmantot metālisku struktūru, šķiedra atrodas 8-burta ģeometriskajā centrā. Optiskā šķiedra apvalka kabeļa iekšpusē izmanto G.657 maza lieces rādiusa optisko šķiedru, kuru var novietot ar lieces rādiusu 20 mm, un tā ir piemērota, lai iekļūtu mājā cauruļu veidā vai atvērtu vadu ieklāšanai ēkā.

Nosūtīt pieprasījumu

Apraksts

Ģenerālis

Šī specifikācija aptver optisko šķiedru kabeļu piegādes struktūras, mehānisko, fizisko un veiktspējas standartu projektēšanas prasības. Šajā dokumentā aprakstītās funkcijas ir paredzētas, lai sniegtu informāciju par optiskā kabeļa veiktspēju.

Specifikācijas

2.1 Vispārīgās specifikācijas

Kabeļa veids	FTTH Outdoor Indoor Drop Cable
Šķiedras veids	SM G657A1/ SM G657A2
Pieteikums	FTTH, LAN, CCTV
Ieteicamās uzstādīšanas metodes	Antena
Vide	Iekštelpās/Ārā
Temperatūras diapazons	-40 grādi līdz 70 grādiem

2.2 Šķiedru specifikācijas

Šķiedru stils			Vienība	SM G652D	SM G657A1	SM G657A2
stāvokli			nm	1310/1550	1310/1550	1310/1550
vājināšanās			dB/km	Mazāks vai vienāds ar {{0}}.36/0.23	Mazāks vai vienāds ar {{0}}.35/0,21	Mazāks vai vienāds ar {{0}}.35/0,21
Izkliede		1310 nm	Ps/(nm*km)	Mazāks vai vienāds ar 18	Mazāks vai vienāds ar 18	Mazāks vai vienāds ar 18
Izkliede		1550 nm	Ps/(nm*km)	Mazāks vai vienāds ar 22	Mazāks vai vienāds ar 22	Mazāks vai vienāds ar 22
Nulles dispersijas viļņa garums			nm	1312±10	1312±10	1300-1324
Nulles dispersijas slīpums			ps/(nm²×Km)	Mazāks vai vienāds ar 0.091	Mazāks vai vienāds ar 0.090	Mazāks vai vienāds ar 0.092
PMD maksimālā individuālā šķiedra			[ps/√km]	Mazāks vai vienāds ar 0.2	Mazāks vai vienāds ar 0.2	Mazāks vai vienāds ar 0.2
PMD dizaina saites vērtība			ps/(nm²×Km)	Mazāks vai vienāds ar 0.08	Mazāks vai vienāds ar 0.08	Mazāks vai vienāds ar 0.08
Šķiedras nogriešanas viļņa garums λc			nm	Lielāks vai vienāds ar 1180, mazāks vai vienāds ar 1330	Lielāks vai vienāds ar 1180, mazāks vai vienāds ar 1330	Lielāks vai vienāds ar 1180, mazāks vai vienāds ar 1330
Kabeļa nogriešanas viļņa garums λcc			nm	Mazāks vai vienāds ar 1260	.....	.....
MFD	1310 nm		um	9.2±0.4	9.0±0.4	9.8±0.4
MFD	1550 nm		um	10.4±0.8	10.1±0.5	9.8±0.5
Solis (divvirzienu mērījuma vidējais rādītājs)			dB	Mazāks vai vienāds ar 0.05	Mazāks vai vienāds ar 0.05	Mazāks vai vienāds ar 0.05
Šķiedru garuma pārkāpumi un punktu pārtraukums			dB	Mazāks vai vienāds ar 0.05	Mazāks vai vienāds ar 0.05	Mazāks vai vienāds ar 0.05
Atšķirības atpakaļizkliedes koeficients			dB/km	Mazāks vai vienāds ar 0.03	Mazāks vai vienāds ar 0.03	Mazāks vai vienāds ar 0.03
Vājināšanās viendabīgums			dB/km	Mazāks vai vienāds ar 0.01	Mazāks vai vienāds ar 0.01	Mazāks vai vienāds ar 0.01
Apšuvuma diametrs			um	125.0±0.1	124.8±0.1	124.8±0.1
Apšuvuma bezapļainība			procentiem	Mazāks vai vienāds ar 1.0	Mazāks vai vienāds ar 0.7	Mazāks vai vienāds ar 0.7
Pārklājuma diametrs			um	242±7	242±7	242±7
Pārklājuma/peleņu koncentriskā kļūda			um	Mazāks vai vienāds ar 12.{1}}	Mazāks vai vienāds ar 12.{1}}	Mazāks vai vienāds ar 12.{1}}
Pārklājums nav apļveida			procentiem	Mazāks par vai vienāds ar 6.0	Mazāks par vai vienāds ar 6.0	Mazāks par vai vienāds ar 6.0
Serdes/apšuvuma koncentriskuma kļūda			um	Mazāks vai vienāds ar 0.6	Mazāks vai vienāds ar 0.5	Mazāks vai vienāds ar 0.5
čokurošanās (rādiuss)			um	Lielāks par vai vienāds ar 4	Lielāks par vai vienāds ar 4	Lielāks par vai vienāds ar 4

2.3 StandartaColorIdentifikācijaFiber

Nē.	1	2	3	4	5	6
Krāsa	zils	apelsīns	Zaļš	Brūns	Šīferis	Balts

2.4 KabelisDesign

Lieta	Apraksts
Modeļa Nr	GJYXCH/GJYXFCH
1. Šķiedru skaits	1 kodols, 2 kodoli, 4 kodoli, 6 kodoli
2. Kabeļa diametrs	2.{1}}*5.0mm
3. Kabeļa svars	20KGS/18KGS
4. Spēka biedrs
- Materiāls	Tērauds/FRP
- Diametrs	0,45 mm*2
5.Ārējais apvalks
- Materiāls	LSZH
6. Apvalka marķēšana
- Marķējuma veids	Lāzerdruka
7. Ziņnesis
OD	1.{1}}mm
Materiāls	Tērauda trose

2.4.1 SspēksMogles

Stiprības elements ir izgatavots no tērauda vai FRP. Tas nodrošina kabeli gan stiepes, gan pretizliekuma izturību.

2.4.2Ārjaka

LSZH apvalks ir izspiests virs šķiedras.

2.4.3 KabelisSvirsājsMšķirstīšana

Katram kabelim uz kabeļa ārējā apvalka ir skaidri norādīta šāda informācija:

a. Ražotāja nosaukums.

b. Ražotāja gads

c. Kabeļa un šķiedras veids

d. Garuma atzīme (parasti drukā uz katra skaitītāja)

e. Vai arī pēc klienta prasībām.

KabelisSstruktūra

product-427-153

Kabeļa veiktspēja

Preces		Apraksts
Uzstādīšanas temperatūras diapazons		-20-- plus 60 grādi
Darbības un transportēšanas temperatūra		-40- plus 70 grādi
Minimālais lieces rādiuss (mm)	Ilgtermiņa	10D
Minimālais lieces rādiuss (mm)	īstermiņa	20D
Pieļaujamā stiepes izturība (N)	Ilgtermiņa	300
Pieļaujamā stiepes izturība (N)	īstermiņa	600
Saspiešanas slodze (N/100 mm)	Ilgtermiņa	1100
Saspiešanas slodze (N/100 mm)	īstermiņa	2200

Optisko šķiedru kabeļu savienošanas metodes?

Galvenās metodes ir pastāvīgais savienojums, avārijas savienojums un aktīvais savienojums.

1, pastāvīgs optiskās šķiedras savienojums

Šo savienojumu izmanto, lai izkausētu un savienotu kopā divu optisko šķiedru savienojuma punktus ar elektriskās izlādes palīdzību.

2, avārijas pieslēgums

Avārijas savienojums galvenokārt ir mehāniskas un ķīmiskas metodes, abas optiskās šķiedras ir fiksētas un savienotas kopā.

3, aktivitātes savienojums

Aktivitātes savienojums ir dažādu optisko šķiedru savienojuma ierīču (kontaktdakšu un kontaktligzdu) izmantošana, no vienas vietas uz vietni vai ar optisko šķiedru kabeli, kas savienots ar metodi.

Kam tiek izmantots optiskās šķiedras kabelis?

Optisko šķiedru kabelis ir sakaru līnija, ko izmanto optiskā signāla pārraidei.

Optisko šķiedru kabelis sastāv no vairākām daļām, piemēram, serdes, stiegrojuma stieples, pildvielas un apvalka, papildus ūdensnecaurlaidīgam slānim, bufera slānim, izolētam metāla vadītājam un citiem komponentiem, ja nepieciešams.

Optisko šķiedru kabelis sastāv no 3 daļām: stiegrojuma serdes un serdes, apvalka un ārējā apvalka. Kabeļa serdeņa struktūrai ir viens un vairāku kodolu tips, divi: viena kodola tipam ir uzpildes veids un cauruļu saišķa tipa divi; daudzkodolu tipam ir josla un otrais vienības tips. Ārējam apvalkam ir divu veidu metāla bruņas un ne-bruņas.
